首頁進口晶振愛普生晶振X1G005951000900,SG2520CAA,25MHz,EPSON汽車音響晶振

X1G005951000900,SG2520CAA,25MHz,EPSON汽車音響晶振

產品型號：3265127
頻率：25MHz
尺寸：2.5x2.0x0.8mm
產品介紹：X1G005951000900,SG2520CAA,25MHz,EPSON汽車音響晶振,2520mm,SPXO晶體振蕩器，日本進口晶振，EPSON晶振，愛普生晶振，型號：SG2520CAA，編碼為：X1G005951000900，...

X1G005951000900,SG2520CAA,25MHz,EPSON汽車音響晶振,2520mm晶振,SPXO晶體振蕩器，日本進口晶振，EPSON晶振，愛普生晶振，型號：SG2520CAA，編碼為：X1G005951000900，頻率：25MHz，CMOS輸出晶振，寬工作溫度范圍：-40℃至+105℃，SPXO晶體振蕩器，小體積晶振尺寸：2.5x2.0x0.8mm，四腳貼片晶振，石英晶振，有源晶振，石英晶體振蕩器，2520晶振，具有超小型，輕薄型，高品質，耐熱及耐環境等特點。愛普生的SG2520CAA是簡單的封裝晶體振蕩器（SPXO）輸出。這款SPXO是理想的汽車和高可靠性應用，并符合AEC-Q200。該SPXO具有低電流消耗，寬工作電壓從1.6V到3.63V。應用于：ADAS（先進的駕駛員輔助系統）：照相機、激光雷達（光探測和測距）、雷達、網絡，汽車信息娛樂系統、音頻、時鐘、儀表、集群、車身控制（BCM）等。

X1G005951000900,SG2520CAA,25MHz,EPSON汽車音響晶振,2520mm晶振,SPXO晶體振蕩器，產品特點：
●晶體振蕩器（SPXO）
●頻率范圍： 19個標準頻率（8MHz至54MHz）
●輸出： CMOS貼片晶振
●電源電壓： 1.6V至3.63V
●工作溫度： -40°C至+105°C-40°C至+125°C

X1G005951000900,SG2520CAA,25MHz,EPSON汽車音響晶振,2520mm晶振,SPXO晶體振蕩器,參數表

Item

Symbol

Specifications

Conditions / Remarks

Output frequency

25MHz

Supply voltage

VCC

T: 1.60 V to 3.63 V

Storage temperature

T_stg

-55 C to +125 °C

Storage as single product.

Operating temperature

T_use

H: -40℃ to +105℃

J: -40℃ to +125℃

Frequency tolerance

f_tol

J: ±50 10-6

L: ±100 10-6

Current consumption

ICC

VCC = 1.8 V ± 10 %

VCC = 2.5 V ± 10 %

VCC = 3.3 V ± 10 %

2.0 mA Max.

2.1 mA Max.

2.3 mA Max.

No load condition, 8 MHz < fo < 20 MHz

2.3 mA Max.

2.5 mA Max.

2.7 mA Max.

No load condition, 20 MHz < fo < 40 MHz

2.6 mA Max.

2.9 mA Max.

3.1 mA Max.

No load condition, 40 MHz < fo < 54 MHz

Stand-by current

I_std

2.7 µA Max.

3.1 µA Max.

3.3 µA Max.

ST =GND

Symmetry

SYM

45 % to 55 %

50 % VCC level, L_CMOS < 15 pF

Output voltage

VOH

90 % VCC Min.

1.8 V±10 %

2.5 V±10 %

3.3 V±10 %

VOL

10 % VCC Max.

IOH

- 1.5 mA

-3 mA

IOL

1.5 mA

3 mA

4 mA

VOH

VCC - 0.4 V Min.

1.8 V±10 %

2.5 V±10 %

3.3 V±10 %

VOL

0.4 V Max.

IOH

-3 mA

-4 mA

IOL

3 mA

4 mA

6 mA

Output load condition

L_CMOS

15 pF Max.

Input voltage

VIH

80 % VCC Min.

ST terminal

VIL

20 % VCC Max.

Rise time and Fall time

tr/ tf

3 ns Max.
3.5 ns Max. (@1.8 V±10 %)

20 %VCC to 80 %VCC level , L_CMOS = 15 pF

Start-up time

t_str

5 ms Max.

t = 0 at 90 % VCC

Frequency aging

f_age

±3 10-6 / year Max.

+25 °C, First year

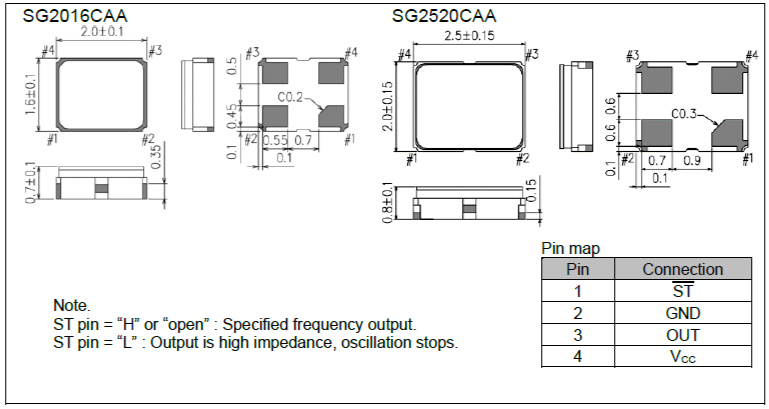

X1G005951000900,SG2520CAA,25MHz,EPSON汽車音響晶振,2520mm晶振,SPXO晶體振蕩器,尺寸圖

晶振編碼	晶振廠家	型號	頻率	尺寸
X1G005951000400	EPSON晶振	SG2520CAA	27.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951000500	EPSON晶振	SG2520CAA	27.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951000600	EPSON晶振	SG2520CAA	12.288000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951000700	EPSON晶振	SG2520CAA	24.576000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951000800	EPSON晶振	SG2520CAA	25.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951000900	EPSON晶振	SG2520CAA	25.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951001000	EPSON晶振	SG2520CAA	20.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951001100	EPSON晶振	SG2520CAA	20.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951001200	EPSON晶振	SG2520CAA	24.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951001300	EPSON晶振	SG2520CAA	24.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951001400	EPSON晶振	SG2520CAA	11.289600 MHz	2.50 x 2.00 x 0.80 mm
X1G005951001500	EPSON晶振	SG2520CAA	8.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951001600	EPSON晶振	SG2520CAA	10.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951001700	石英晶振	SG2520CAA	12.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951001800	EPSON晶振	SG2520CAA	14.745600 MHz	2.50 x 2.00 x 0.80 mm
X1G005951001900	EPSON晶振	SG2520CAA	16.666600 MHz	2.50 x 2.00 x 0.80 mm
X1G005951002000	EPSON晶振	SG2520CAA	22.579200 MHz	2.50 x 2.00 x 0.80 mm
X1G005951002100	EPSON晶振	SG2520CAA	33.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951002200	EPSON晶振	SG2520CAA	33.333300 MHz	2.50 x 2.00 x 0.80 mm
X1G005951002300	EPSON晶振	SG2520CAA	40.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951002400	EPSON晶振	SG2520CAA	48.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951002500	EPSON晶振	SG2520CAA	50.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951002600	EPSON晶振	SG2520CAA	50.000000 MHz	2.50 x 2.00 x 0.80 mm
X1G005951002700	EPSON晶振	SG2520CAA	54.000000 MHz	2.50 x 2.00 x 0.80 mm
