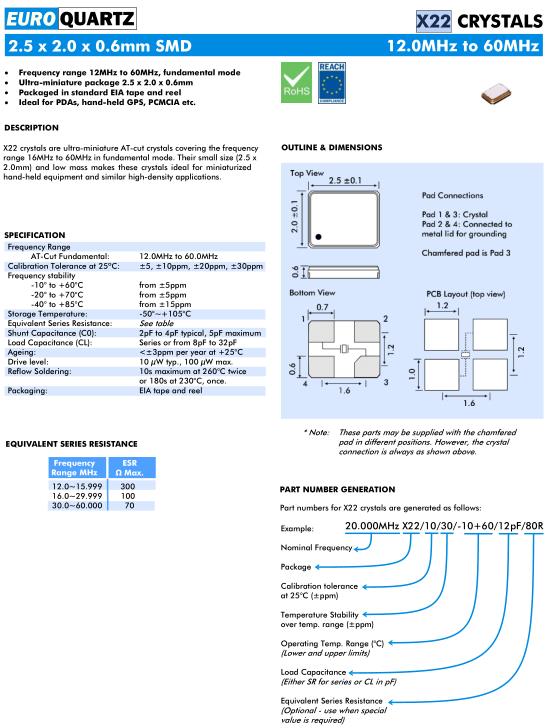

首頁進口晶振 Euroquartz晶振Euroquartz晶振,X22晶振,20.000MHz-X22/10/30/-10+60/12pF/80R晶振

Euroquartz晶振,X22晶振,20.000MHz-X22/10/30/-10+60/12pF/80R晶振

產品型號：11329281
頻率：12~60MHZ
尺寸：2.5*2.0mm
產品介紹：Euroquartz晶振,X22晶振,20.000MHz-X22/10/30/-10+60/12pF/80R晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領...

Euroquartz晶振,X22晶振,20.000MHz-X22/10/30/-10+60/12pF/80R晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
Euroquartz Limited是一家獨立的，以英國為基地的全球電子制造行業石英晶體，振蕩器，濾波器和頻率相關產品的制造商和供應商。
我們?cè)诙探回洉r(shí)間內根據您的確切要求設計和制造全面的頻率相關組件和定制構建組件。
Euroquartz的歷史包含60年。Euroquartz Limited成立于1982年，1987年收購了二戰期間形成的英國石英晶體制造商Brookes Crystals。Brookes Crystals的收購使Euroquartz成為英國重要的頻率控制產品制造商。1989年，該公司進入了其目前建造的制造和行政大樓。2000年，Euroquartz與韋伯斯特電子和頻率產品有限公司合并業務，這些公司在聯合和互補的頻率控制產品領域運營。這次合并匯集了豐富的經驗和優勢，將集團定位為全球市場的領先供應商。另一個新的合資企業是Euroquartz濾波器的組建，專門設計和制造定制電子濾波器。Euroquartz過濾器使電子過濾器的專業市場市場得以集中。2004年，Euroquartz過濾器的工程和生產從南安普敦轉移到了主要的Crewkerne生產工廠。
Euroquartz晶振集團總部位于德國Axtal,主要致力于頻率控制產品和壓電傳感器的設計,開發,生產和測試,包括晶體諧振器,石英晶體振蕩器和包含石英和石英晶體諧振器,有源晶振等產品.Euroquartz晶振,X22晶振,20.000MHz-X22/10/30/-10+60/12pF/80R晶振.

Frequency Range
AT-Cut Fundamental:		12.0MHz to 60.0MHz
Calibration Tolerance at 25ºC:		±5, ±10ppm, ±20ppm, ±30ppm
Frequency stability
	-10° to +60°C	from ±5ppm
	-20° to +70°C	from ±5ppm
	-40° to +85°C	from ±15ppm
Storage Temperature:		-50°~+105°C
Equivalent Series Resistance:		See table
Shunt Capacitance (C0):		2pF to 4pF typical, 5pF maximum
Load Capacitance (CL):		Series or from 8pF to 32pF
Ageing:		<±3ppm per year at +25°C
Drive level:		10 µW typ., 100 µW max.
Reflow Soldering:		10s maximum at 260°C twice
		or 180s at 230°C, once.
Packaging:		EIA tape and reel

PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。

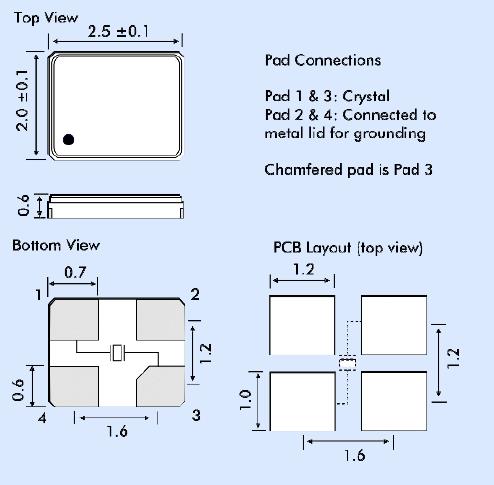

(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JISC 60068-2-20/IEC60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。Euroquartz晶振,X22晶振,20.000MHz-X22/10/30/-10+60/12pF/80R晶振.
