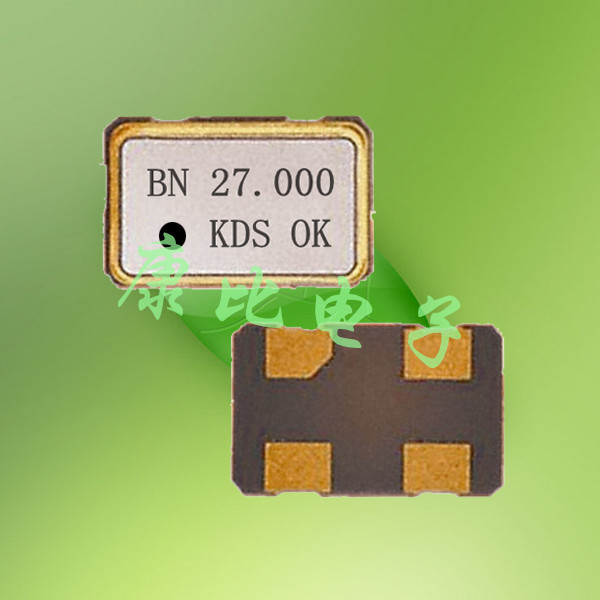

溫補晶振廣泛的應用在各個行業領域的電子產品中,給電子產品提供了更高的性能.溫補晶振即溫度補償晶振（TCXO）,是通過附加的溫度補償電路使由周圍溫度變化產生的振蕩頻率變化量削減的一種石英晶體振蕩器. 該系列產品具備精度,低功耗和小型化,仍然是溫補晶振的研究課題.在小型化與片式化方面,面臨不少困難,其中主要的有兩點:一是小型化會使石英晶體振子的頻率可變幅度變小,溫度補償更加困難:二是片式封裝后在其接作業中,由于焊接溫度遠高于溫補晶振的最大允許溫度,會使晶體振子的頻率發生變化,若不采限局部散熱降溫措施,難以將溫補晶振的頻率變化量控制在±0.5×10－6以下.但是,溫補晶振的技術水平的提高并沒進入到極限,創新的內容和潛力仍較大.
在衛星導航接收機中.溫補晶振作為產生本振頻率的參考.其短期頻率穩定度,相位噪聲等指標對接收機的性能影響很大.在靜態條件下.該類指標較好;在實際工作環境中多存在沖擊,振動,加速度等.會造成晶振相噪指標的惡化.進而降低接收機對衛星信號的捕獲,跟蹤性能.本發明屬于衛星導航技術領域.具體涉及一種溫補晶振的抗振安裝方法.
而該篇文章康比電子需要解決的技術問題為:提供一種減振效果好.容易實現的溫補晶振安裝方法.降低振動對晶振的影響.

本發明的技術方案如下所述:
一種溫補晶振的抗振安裝方法.晶振應盡量遠離電路板振動幅度最大的中心位置.且位于電路板的角落位置或安裝孔附近.電路板通過安裝孔和螺釘被固定于基座之上.
優選的.在石英晶振的四周還設置加固結構件.以增強電路板的局部剛度.所述加固結構件為四邊形框架形狀.晶振被包圍于所述四邊形框架內部.在四邊形框架的四角上設置有安裝孔.所述四邊形框架的其中一個長邊延長至電路板邊沿.在其延伸方向的末端也設置有安裝孔.通過螺釘和安裝孔.加固結構件和電路板連接為一體.
優選的.在電路板的外部還設置了外殼結構件.所述外殼結構件上端封閉.底面開放.四周形狀與電路板的形狀保持一致.可罩置于電路板的上方.外殼結構件內側在所述加固結構件的對應安裝位置處設置有凸臺.用于減小電路板的振動.并便于安裝；在所述凸臺對應于加固結構件上安裝孔的位置處.亦設置有安裝孔.電路板,加固結構件和外殼結構件三者通過安裝孔及穿過安裝孔的螺釘固定連接為一體.
優選的.在電路板的中心位置增加安裝孔.具體數量根據電路板的尺寸決定.并且在外殼結構件的四周設置減震器.以對電路板整體減震.
本發明的有益效果為:
通過使用本發明的溫補晶振的抗振安裝方法.可以有效減小電路板的整體振動以及溫補晶振安裝位置的局部振動.使得溫補貼片晶振的短期頻率穩定度和相位噪聲保持較好的指標水平.進而提高接收機對衛星信號的捕獲,追蹤性能.

1.一種溫補晶振的抗振安裝方法.其特征在于:晶振應盡量遠離電路板振動幅度最大的中心位置.且位于電路板的角落位置或安裝孔附近.電路板通過安裝孔和螺釘被固定于基座之上.
2.如權利要求1所述的溫補晶振的抗振安裝方法.其特征在于:在有源晶振的四周還設置加固結構件.以增強電路板的局部剛度.所述加固結構件為四邊形框架形狀.晶振被包圍于所述四邊形框架內部.在四邊形框架的四角上設置有安裝孔.所述四邊形框架的其中一個長邊延長至電路板邊沿.在其延伸方向的末端也設置有安裝孔.通過螺釘和安裝孔.加固結構件和電路板連接為一體.
3.如權利要求2所述的溫補晶振的抗振安裝方法.其特征在于:在電路板的外部還設置了外殼結構件.所述外殼結構件上端封閉.底面開放.四周形狀與電路板的形狀保持一致.可罩置于電路板的上方.外殼結構件內側在所述加固結構件的對應安裝位置處設置有凸臺.用于減小電路板的振動.并便于安裝;在所述凸臺對應于加固結構件上安裝孔的位置處.亦設置有安裝孔.電路板,加固結構件和外殼結構件三者通過安裝孔及穿過安裝孔的螺釘固定連接為一體.
4.如權利要求3所述的溫補晶振的抗振安裝方法.其特征在于:在電路板的中心位置增加安裝孔.具體數量根據電路板的尺寸決定.并且在外殼結構件的四周設置減震器.以對電路板整體減震.

該篇文章康比電子主要講述屬于衛星導航技術領域.具體涉及一種溫補晶振的抗振安裝方法.本發明需要解決的技術問題為:提供一種減振效果好.容易實現的溫補晶振安裝方法.降低振動對晶振的影響.本發明的溫補晶振的抗振安裝方法.晶振應盡量遠離電路板振動幅度最大的中心位置.且位于電路板的角落位置或安裝孔附近.電路板通過安裝孔和螺釘被固定于基座之上.通過使用本發明的溫補晶振的抗振安裝方法.可以有效減小電路板的整體振動以及溫補晶振安裝位置的局部振動.使得溫補晶振的短期頻率穩定度和相位噪聲保持較好的指標水平.進而提高接收機對衛星信號的捕獲,追蹤性能.
