首頁醫療器械石英晶振,貼片晶振,SC-20S晶體,進口環保晶振,Q-SC20S03220C5AAAF

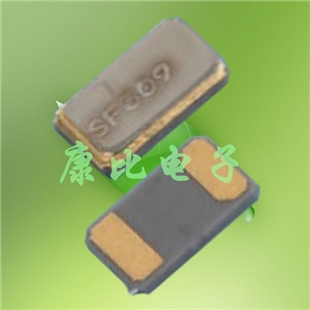

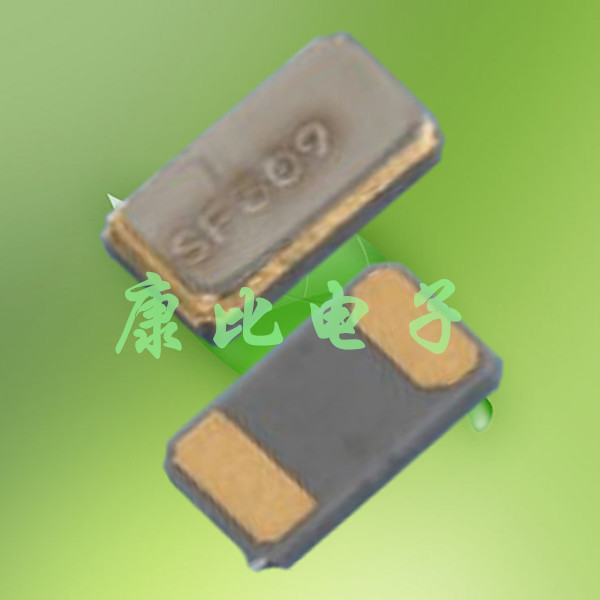

石英晶振,貼片晶振,SC-20S晶體,進口環保晶振,Q-SC20S03220C5AAAF

產品型號：41066771
頻率：32.768Khz

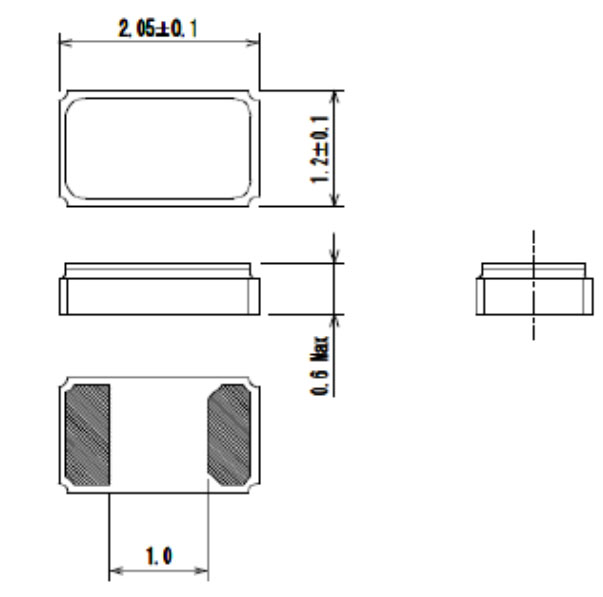

尺寸：2.0X1.2X0.6mm,詳情請瀏覽PDF文檔
產品介紹：此款產品厚度0.6毫米的輕薄型類型,“Q-SC20S03220C5AAAF”,高密度封裝適合的SMD類型,優秀的耐沖擊性,耐熱性,完全無鉛,高信賴性的光蝕微影法加工的水晶振動子.

石英貼片晶振,SC-20S晶體,進口環保晶振“Q-SC20S03220C5AAAF”產品本身使用無鉛化,卷帶SMD包裝,產品一般應用在智能手機,控制模組,GPS導航模塊,小型藍牙對接產品等設備.滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

項目	記號	SC-20S	條件
頻率	f_nom	32.768kHz
頻率容許偏差	f_tol	±20x10−6, ±50x10−6
頂點溫度	Ti	+25±5°C
二級溫度系數	B	(−3.5±1.0)x10−8/°C2
負載容量	CL	7.0pF/9.0pF/12.5pF
串聯電阻	R1	65kÙ 最大值
絕對最大激勵等級	DLmax.	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C0	0.8pF 典型值
頻率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作溫度范圍	T_use	-40°C～+85°C
保存溫度范圍	T_stg	-55°C～+125°C	單件保管

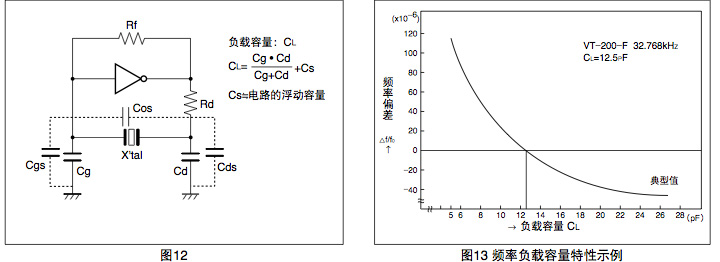

“Q-SC20S03220C5AAAF”負載容量 (CL) 是用來決定在振蕩電路中晶振頻率的參數,從加在振蕩電路中晶振兩端的電容可知負載容量(參閱上圖). 因振蕩電路的負載容量的不同,晶振的頻率會相應地產生變動.為了獲得目標的頻率精度,必須使晶振與負載容量相匹配.在使用時,請根據相應晶振的負載容量,將振蕩電路的負載容量設定為與其相符.

“Q-SC20S03220C5AAAF” 自1881年創業以來,精工公司已不斷地向全世界推出了各種具有革新性的商品和服務.以腕表、電子元器件、系統解決方案的3大業務為軸心,推進各種業務,在全球范圍內開展各項活動.精工永恒不變主體就是,依靠“覺得可靠的質量”讓顧客得到放心和滿足.將集團基本理念定為“努力成為值得社會信賴的公司”,我們希望像全世界的顧客提供值得信賴的商品和服務.

精工晶體科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是精工晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.
