首頁進口晶振 NDK晶振NDK晶振,NX2016SA晶振,NX2012SA-32.768K-STD-MUB-1晶振

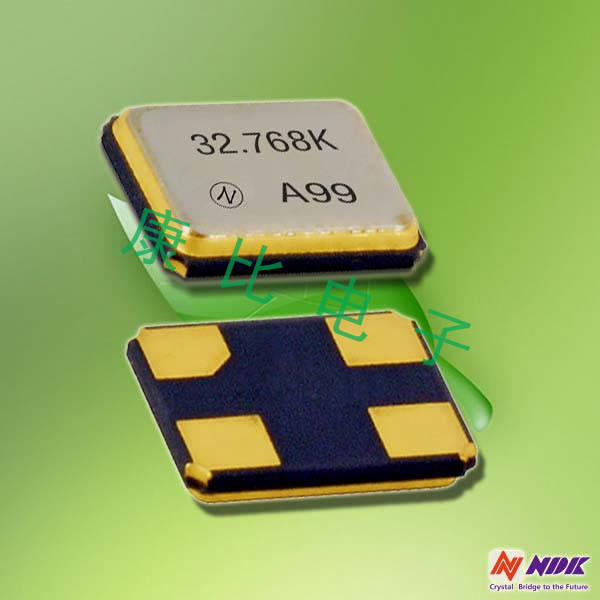

NDK晶振,NX2016SA晶振,NX2012SA-32.768K-STD-MUB-1晶振

產品型號：34555776
頻率：16~80MHz
尺寸：2.2*1.6*0.45mm
產品介紹：產品廣泛應用于安防監控系統、智能手機、衛星GPS、汽車音響、車載電臺、汽車防盜報警系統等電子產品.

NDK晶振,NX2016SA晶振,NX2012SA-32.768K-STD-MUB-1晶振.高精度晶片的拋光技術:是目前晶片研磨技術中表面處理技術的最高技術,最終使晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶體元器件的等效電阻等更接近理論值,使石英晶體元器件可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

標準	標準		可選擇
額定頻率范圍 (MHz)	16 ≤ F ≤ 80		16 ≤ F ≤ 80
尺寸大小 (L×W×H : mm)	2.0×1.6×0.45		2.0×1.6×0.45
泛波次數	基波		基波
頻率偏差 (+25±3°C)	±10×10^-6		±10×10^-6
頻率溫度特性 (以25°C為基準)	±25×10^-6	±15×10^-6	±25×10^-6 (Temp extended case, *1)
工作溫度范圍 (°C)	-40 to +85	-10 to +75	-40 to +85 *1
儲存溫度范圍 (°C)	-40 to +85		-40 to +85
等效串聯電阻 (Ω)	Max. 200 (16 ≤ F < 18MHz) Max. 150 (18 ≤ F < 20MHz) Max. 100 (20 ≤ F < 24MHz) Max. 80 (24 ≤ F < 26MHz) Max. 60 (26 ≤ F < 40MHz) Max. 50 (40 ≤ F ≤ 80MHz)		Max. 200 (16 ≤ F < 18MHz) Max. 150 (18 ≤ F < 20MHz) Max. 100 (20 ≤ F < 24MHz) Max. 80 (24 ≤ F < 26MHz) Max. 60 (26 ≤ F < 40MHz) Max. 50 (40 ≤ F ≤ 80MHz)
驅動功率 (µW)	10 (Max. 100)		10 (Max. 100)
負載電容 (pF)	8		6 to 18
頻率老化率 (+25°C)	---	Max. ±3×10^-6/year *1
規格料號	STD-CZS-7	STD-CZS-6	Refer to *2

每個封裝類型的注意事項
陶瓷包裝產品與SON產品
在焊接陶瓷封裝產品和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）.尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法.
（1）陶瓷包裝產品
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.
（2）陶瓷封裝產品
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.
（3）柱面式產品
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞.當晶體產品的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂.當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正.在該密封部分上施加一定壓力,會導致氣密性受到損壞.所以在此處請不要施加壓力.另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上.
