首頁進口晶振 Q-Tech晶振QTCT5703C1T-26.000000,26MHz,7050mm,Q-Tech品牌

Loading zoom

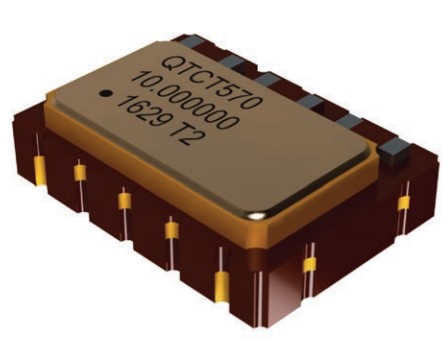

QTCT5703C1T-26.000000,26MHz,7050mm,Q-Tech品牌

產品型號：42594239
頻率：26.000MHz
尺寸：7.0x5.0mm
產品介紹：QTCT5703C1T-26.000000,26MHz,7050mm,Q-Tech品牌,QTCT570,TCXO溫補晶振，美國進口晶振，Q-Tech晶振，型號：QTCT570，編碼為：QTCT5703C1T-26.000000，電壓：+3.3V...

QTCT5703C1T-26.000000,26MHz,7050mm,Q-Tech品牌,QTCT570,TCXO溫補晶振，美國進口晶振，Q-Tech晶振，型號：QTCT570，編碼為：QTCT5703C1T-26.000000，電壓：+3.3V，HCMOS輸出晶振，頻率為：26.000MHz，頻率穩定性：±1ppm，工作溫度范圍：-40℃至+85℃，小體積晶振尺寸：7.0x5.0mm，四腳貼片晶振，TCXO溫補晶體振蕩器，石英晶振，有源晶振，石英晶體振蕩器。Q-Tech的表面安裝的QTCT570振蕩器由一個IC 2.8Vdc，3.3Vdc時鐘TCXO組成，內置在一個低輪廓陶瓷封裝與鍍金接觸墊。具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電源電壓，高精度，高性能，高品質等特點。進口晶振，應用程序：儀器，導航，航空電子，以太網/SynchE，基站，全球定位系統（GPS），便攜式收音機，F(xiàn)EMTO細胞等。
QTCT5703C1T-26.000000,26MHz,7050mm,Q-Tech品牌,QTCT570,TCXO溫補晶振,產品特點：

•ECCN:EAR99

•頻率范圍從5.000000 MHz到52.000000MHz

•占地面積小

•削波正弦，CMOS邏輯

•2.8Vdc、3.3Vdc電源

•工作溫度-40ºC至+85ºC可用有源晶振

•可選自由調節

•密封陶瓷包裝

•根據MIL-PRF-55310對可用的3類設備進行軍事篩選測試

•磁帶和卷軸包裝

•無鉛，符合RoHS

•VCTCXO選項

QTCT5703C1T-26.000000,26MHz,7050mm,Q-Tech品牌,QTCT570,TCXO溫補晶振,參數表

Parameters

QTCT570XC

QTCT570XS

Output frequency range (Fo)

26.000000MHz

Logic

HCMOS

Clipped Sine

Supply voltage (Vdd)

2.8Vdc, 3.3Vdc ± 5%

Supply current (Idd)

6.0mA

3.5mA

VCO Option (Tuning Range)

See Part Number on Page 1

Operating temperature (Topr)

See Part Number on Page 1

Storage temperature (Tsto)

-40ºC to +85ºC

Duty Cycle

45/55%

N/A

Rise and Fall times

4ns

N/A

Start-up time (Tstup)

2ms max.

Output voltage (Voh/Vol)

0.9Vdd min. / 0.1Vdd max.

Vop-p = 0.8V

Output Load

15pF max.

10k || 10pF

Control Voltage to reach Pull Range

0.5V min.
1.5V typ.
2.5V max.

Control Voltage Impedance

100kΩ min.

Phase Noise typ. at 12.8MHz
   10Hz
   100Hz
   1kHz
   10kHz
   100kHz

-98 dBc/Hz
-129 dBc/Hz
-145 dBc/Hz
-153 dBc/Hz
-156 dBc/Hz

-96 dBc/Hz
-122 dBc/Hz
-140 dBc/Hz
-148 dBc/Hz
-153 dBc/Hz

Frequency Tolerance (Ftol) at 25ºC

±2.0ppm

Power Supply Stability ±5% (Fpwr)

±0.2ppm

Load Stability ±10% (Fload)

±0.2ppm

Aging

±1.0ppm 1st year

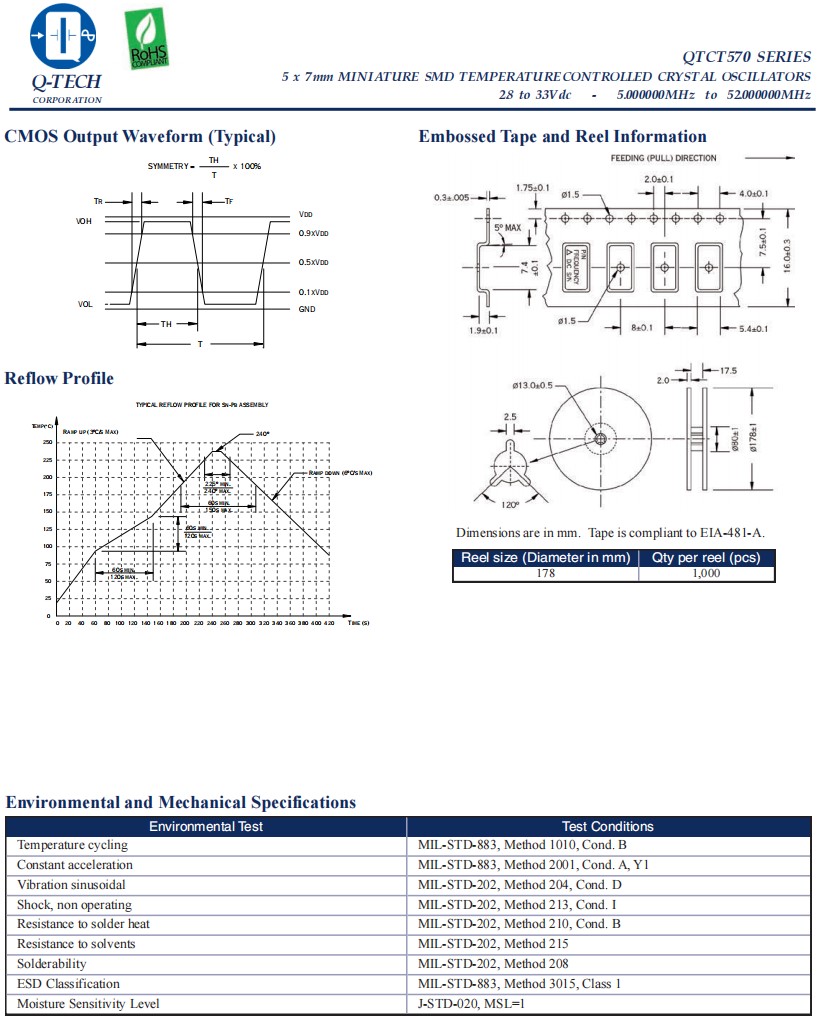

QTCT5703C1T-26.000000,26MHz,7050mm,Q-Tech品牌,QTCT570,TCXO溫補晶振,尺寸圖
