首頁進口晶振 QANTEK晶振QANTEK晶振,QC5GB晶振,QC5GB24.0000F12B33R晶振

QANTEK晶振,QC5GB晶振,QC5GB24.0000F12B33R晶振

產品型號：6693035
頻率：8~60MHZ

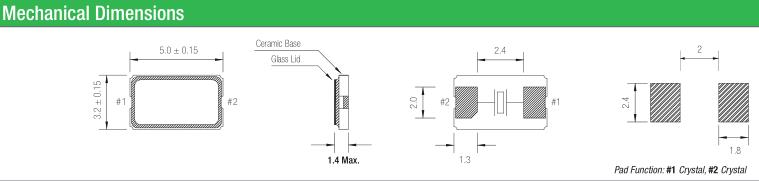

尺寸：5.0*3.2mm
產品介紹：QANTEK晶振,QC5GB晶振,QC5GB24.0000F12B33R晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比...

QANTEK晶振,QC5GB晶振,QC5GB24.0000F12B33R晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
QANTEK創造了極具競爭力的商業模式，使其能夠?yàn)樵荚O(shè)備制造商，合同制造商和分銷商提供廣泛的高可靠性微處理器晶體和晶體振蕩器。QANTEK為我們的客戶提供高質量的產品，具有競爭力的價格，及時交付，優秀的工程和技術支持，以及在短時間內改變生產要求的靈活性。QANTEK的商業模式是通過在初始設計，原型設計和制造流程中為其提供幫助，與客戶發展緊密的長期關系。
QANTEK的頻率管理組件產品系列因其可靠性，耐用性和性能而廣受認可。我們的產品制造符合國際標準和規格。因此，每一臺QANTEK產品都能達到您的期望和超越。此外，我們不斷擴大和升級我們的生產流程，以確保利用新技術來保護和永久改善產品性能和完整性。我們的持續增長和極高的客戶保留水平證明了這一承諾。
通過對IQC，IPQC，QQC測試程序進行廣泛的設計，材料控制和檢測，質量保證從原材料開始到最終產品，以確保我們產品的高質量。QC / QA實驗室不斷進行質量保證調查和分析以確保零缺陷標準。
Qantek Crystal康泰克晶振公司成立于2005年,總部位于美國佛羅里達州勞德代爾市.主要生產提供高可靠性的微處理器晶體和石英晶體振蕩器以及有源晶振等元件.QANTEK晶振,QC5GB晶振,QC5GB24.0000F12B33R晶振.

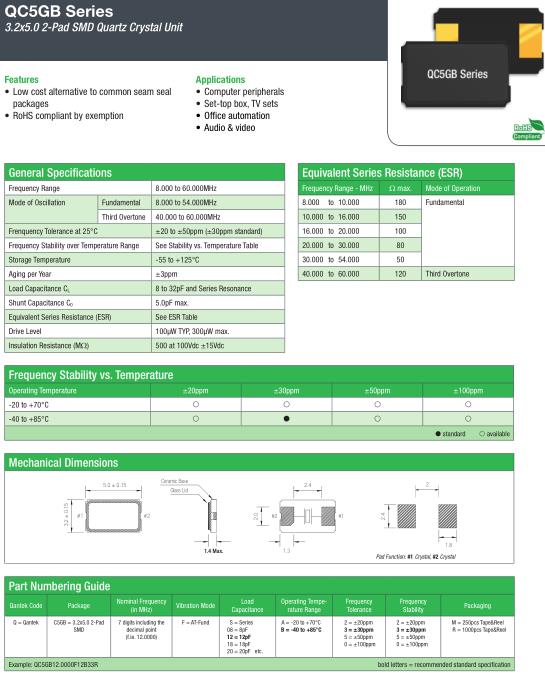

General Specifications-QANTEK晶振		QC5GB 晶振
Frequency Range		8.000 to 160.000MHz
Mode of Oscillation	Fundamental	8.000 to 54.000MHz
	Third Overtone	40.000 to 60.000MHz
Frenquency Tolerance at 25°C		±20 to ±50ppm (±30ppm standard)
Frequency Stability over Temperature Range		See Stability vs. Temperature Table
Storage Temperature		-55 to +125°C
Aging per Year		±3ppm
Load Capacitance C L		8 to 32pF and Series Resonance
Shunt Capacitance C 0		5.0pF max.
Equivalent Series Resistance (ESR)		See ESR Table
Drive Level		100μW TYP, 300μW max.
Insulation Resistance (MΩ)		500 at 100Vdc ±15Vdc

PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JISC 60068-2-20/IEC60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。QANTEK晶振,QC5GB晶振,QC5GB24.0000F12B33R晶振.
