首頁進口晶振 SKYWORKS晶振思佳訊LVPECL輸出振蕩器,549AAAA000118BCG,Si549無線網絡晶振

思佳訊LVPECL輸出振蕩器,549AAAA000118BCG,Si549無線網絡晶振

產品型號：75813837
頻率：156.25 MHz
尺寸：5.0x3.2mm
產品介紹：思佳訊LVPECL輸出振蕩器,549AAAA000118BCG,Si549無線網絡晶振，進口晶振，Skyworks思佳訊晶振，型號：Si549，編碼為：549AAAA000118BCG，頻率為：156.25MHz，小體...

思佳訊LVPECL輸出振蕩器,549AAAA000118BCG,Si549無線網絡晶振，進口晶振，Skyworks思佳訊晶振，型號：Si549，編碼為：549AAAA000118BCG，頻率為：156.25 MHz，小體積晶振尺寸：5.0x3.2mm封裝，8墊腳貼片晶振，LVPECL差分晶振，石英晶振，有源晶振，石英晶體振蕩器。具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電源電壓等特點。應用于：100G/200G/400G OTN，相干光學，PAM410G/40G/100G光學以太網，3G-SDI/12G-SDI/24G-SDI廣播視頻，服務器、交換機、存儲、搜索加速，測試和測量，F(xiàn)PGA/ASIC時鐘，物聯網，無線網絡，藍牙模塊等應用。

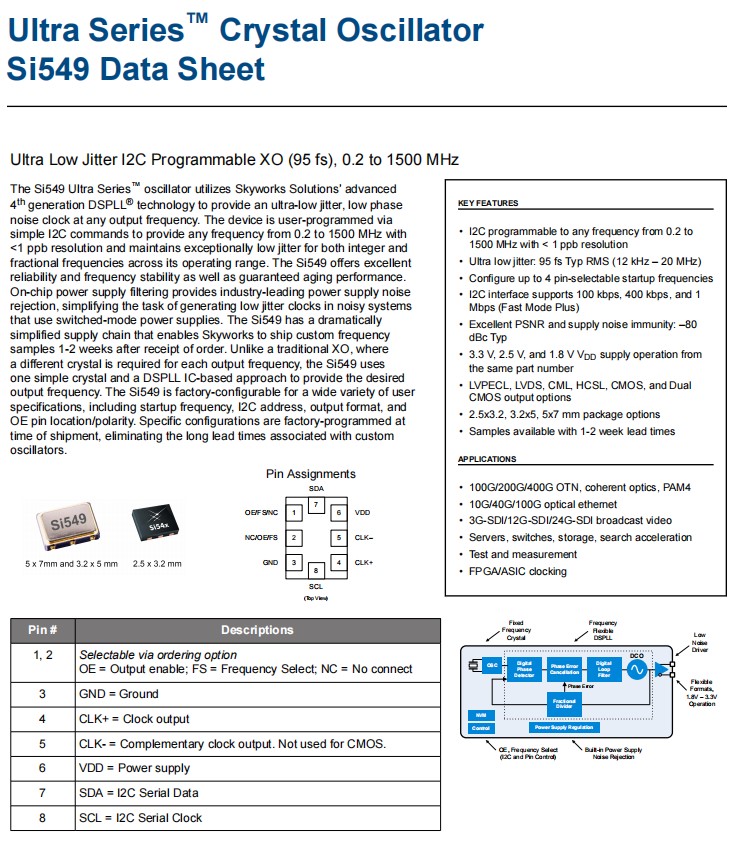

進口晶振Si549超低抖動I2C可編程XO（95 fs），Si549超系列™振蕩器利用天空解決方案先進的第四代DSPLL®技術，在任何輸出頻率提供超低抖動、低相位噪聲時鐘。該設備通過簡單的I2C命令進行用戶編程，提供從0.2到1500 MHz的任何頻率和<1 ppb分辨率，并在其工作范圍內對整數和分?jǐn)?shù)頻率保持異常低的抖動。Si549提供了良好的可靠性和頻率穩定性，并保證了老化性能。片上電源濾波提供了行業領先的電源噪聲抑制，簡化了在使用切換模式電源的有噪聲系統中產生低抖動時鐘的任務。Si549有一個大大簡化的供應鏈，使Skyworks能夠在收到訂單1-2周后運送定制的頻率的樣品。與傳統的XO不同，每個輸出頻率都需要不同的晶體，Si549使用一個簡單的晶體和一種基于DSPLL ic的方法來提供所需的輸出頻率。Si549可在工廠上配置各種用戶規格，包括啟動頻率、I2C地址、輸出格式和OE引腳位置/極性。特定的配置在裝運時被工廠編程，消除了與定制振蕩器相關的長交貨時間。

思佳訊LVPECL輸出振蕩器,549AAAA000118BCG,Si549無線網絡晶振,參數表

Parameter	Symbol	Test Condition/Comment	Min	Typ	Max	Unit
Temperature Range	TA		–40		85	ºC
Frequency Range	FCLK	LVPECL, LVDS, CML			156.25	MHz
		HCSL	0.2	—	400	MHz
		CMOS, Dual CMOS	0.2		250	MHz
Supply Voltage	V DD	3.3 V	3.135	3.3	3.465	V
		2.5 V	2.375	2.5	2.625	V
		1.8 V	1.71	1.8	1.89	V
Supply Current	IDD	LVPECL (output enabled)		107	153	mA
		LVDS/CML (output enabled)	—	83	121	mA
		HCSL (output enabled)		86	126	mA
		HCSL-Fast (output enabled)	—	94	138	mA
		CMOS (output enabled)		87	127	mA
		Dual CMOS (output enabled)	—	92	141	mA
		Tristate Hi-Z (output disabled)		73	112	mA
Temperature Stability		Frequency stability Grade A	–20	—	20	ppm
		Frequency stability Grade B	–10		10	ppm
		Frequency stability Grade C	–7	—	7	ppm
Total Stability1	F STAB	Frequency stability Grade A	–50		50	ppm
		Frequency stability Grade B	–25	—	25	ppm
		Frequency stability Grade C	–20		20	ppm
Rise/Fall Time (20% to 80% VPP)	TR/T F	LVPECL/LVDS/CML	—	—	350	ps
		CMOS / Dual CMOS (CL = 5 pF)	—	0.5	1.5	ns
		HCSL, FCLK>50 MHz	—	—	550	ps
		HCSL-Fast, FCLK>50 MHz	—	—	275	ps
Duty Cycle	DC	All formats	45	—	55	%
Output Enable (OE), Frequency Select (FS0, FS1)2	VIH		0.7 × V DD			V
	VIL		—	—	0.3 × V DD	V
	TD	Output Disable Time, FCLK>10 MHz	—	—	3	µs
	TE	Output Enable Time, FCLK>10 MHz	—	—	20	µs
	T FS	Settling Time after FS Change			10	ms
Powerup Time	tOSC	Time from 0.9 × V DD until output fre- quency (FCLK) within spec	—	—	10	ms

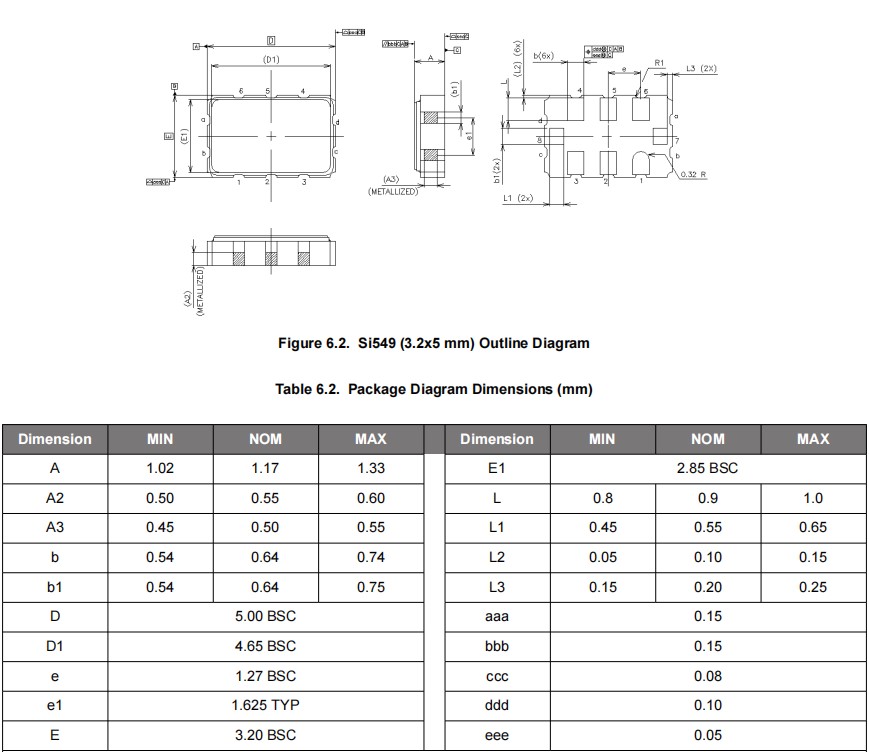

思佳訊LVPECL輸出振蕩器,549AAAA000118BCG,Si549無線網絡晶振,尺寸圖

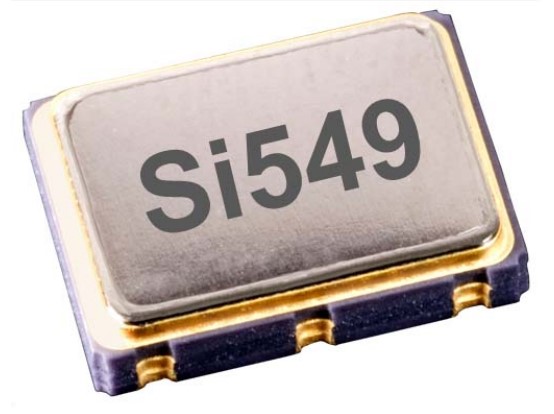

思佳訊LVPECL輸出振蕩器,549AAAA000118BCG,Si549無線網絡晶振

產品特點：

I2C可編程至0.2至1500 MHz的任何頻率，分辨率<1ppb
超低抖動：95 fs典型RMS（12 kHz–20 MHz）
最多配置4針可選啟動頻率
I2C接口支持100 kbps、400 kbps和1 Mbps（Fast Mode Plus）
出色的PSNR和電源抗擾度：–80 dBc Typ
相同零件號的3.3 V、2.5 V和1.8 V VDD電源操作
LVPECL、LVDS、CML、HCSL、CMOS和雙CMOS輸出選項差分晶振
2.5x3.2、3.2x5、5x7 mm封裝選項
樣品可用，交付周期為1-2周

編碼	晶振廠家	系列	頻率	輸出	電壓
549AAAC000118ACG	Skyworks晶振	Si549	156.25 MHz	LVPECL	2.5V ~ 3.3V
549AAAA000426ACG	Skyworks晶振	Si549	145 MHz	LVPECL	2.5V ~ 3.3V
549AAAA000112ACG	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000112ACG	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549AAAA001372ACG	Skyworks晶振	Si549	7 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000111ACG	Skyworks晶振	Si549	25 MHz	LVPECL	2.5V ~ 3.3V
549AAAA000426ACGR	Skyworks晶振	Si549	145 MHz	LVPECL	2.5V ~ 3.3V
549ABAB000115BCGR	Skyworks晶振	Si549	125 MHz	LVPECL	2.5V ~ 3.3V
549AAAA000112BCGR	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ABAA000131BCG	Skyworks晶振	Si549	120 MHz	LVPECL	2.5V ~ 3.3V
549AAAA000112BCG	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ABAA000112BCGR	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549AAAA001372ACGR	Skyworks晶振	Si549	7 MHz	LVPECL	2.5V ~ 3.3V
549AAAA000118BCG	Skyworks晶振	Si549	156.25 MHz	LVPECL	2.5V ~ 3.3V
549AAAA000118BCGR	Skyworks晶振	Si549	156.25 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000112BCGR	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ACAB000118BCGR	Skyworks晶振	Si549	156.25 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000112ACGR	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000118BCGR	有源晶振	Si549	156.25 MHz	LVPECL	2.5V ~ 3.3V
549AADA000112BCGR	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000111ACGR	Skyworks晶振	Si549	25 MHz	LVPECL	2.5V ~ 3.3V
549AAAC000118ACGR	Skyworks晶振	Si549	156.25 MHz	LVPECL	2.5V ~ 3.3V
549ABAA000131BCGR	Skyworks晶振	Si549	120 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000118BCG	Skyworks晶振	Si549	156.25 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000112BCG	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ACAC002076BCGR	Skyworks晶振	Si549	455 kHz	LVPECL	2.5V ~ 3.3V
549ACAC002076BCG	Skyworks晶振	Si549	455 kHz	LVPECL	2.5V ~ 3.3V
549AAAA000112ACGR	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549AADA000112BCG	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ACAB000118BCG	Skyworks晶振	Si549	156.25 MHz	LVPECL	2.5V ~ 3.3V
549ABAC001975BCGR	Skyworks晶振	Si549	40.8 MHz	LVPECL	2.5V ~ 3.3V
549ABAA000112BCG	Skyworks晶振	Si549	10 MHz	LVPECL	2.5V ~ 3.3V
549ABAC001975BCG	Skyworks晶振	Si549	40.8 MHz	LVPECL	2.5V ~ 3.3V
549ABAB000115BCG	Skyworks晶振	Si549	125 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000122CCG	Skyworks晶振	Si549	1 GHz	LVPECL	2.5V ~ 3.3V
549ACAA000926CCG	Skyworks晶振	Si549	5 MHz	LVPECL	2.5V ~ 3.3V
549ACAA000121CCG	Skyworks晶振	Si549	100 MHz	LVPECL	2.5V, 3.3V
549ACAA002411ACG	Skyworks晶振	Si549	902.313 MHz	LVPECL	2.5V, 3.3V
