首頁進口晶振 Shinsung晶振Shinsung晶振,SX-SS晶振,SX-SS-10-20HZ-26.000MHz-7pF晶振

Shinsung晶振,SX-SS晶振,SX-SS-10-20HZ-26.000MHz-7pF晶振

產品型號：65415721
頻率：8~125MHZ
尺寸：5.0*3.2mm
產品介紹：Shinsung晶振,SX-SS晶振,SX-SS-10-20HZ-26.000MHz-7pF晶振,小型表面貼片晶振型,是標準的石英晶體振蕩器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,...

Shinsung晶振,SX-SS晶振,SX-SS-10-20HZ-26.000MHz-7pF晶振,小型表面貼片晶振型,是標準的石英晶體振蕩器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
Shinsung晶振自成立以來,一直堅守以顧客為中心，基于價值的管理，人類和諧的價值，為社會創造出巨大的價值.
我們認為我們的客戶是合作伙伴，并努力滿足并超越他們對質量，客戶服務和價值的要求我們是最新的Smd或通孔型晶體單元，時鐘OSC，TCXO，VCXO，MCF等，并提供高產品質量穩定，穩定性高。產品廣泛應用于電子行業，包括電信，微處理器，汽車，儀器儀表和醫療應用。
Shinsung SAW Electronics在新的加工和測試結構設備上的投資確保公司將繼續提供卓越的設計，并提供持續的新產品流，以滿足客戶在當前和未來的需求。
我們將繼續追求質量管理，為客戶提供高品質的產品和服務.
SHNSUNG Crystal成立于1999年,中文新松晶振,主要研發生產銷售石英晶振,OSC振蕩器,TCXO振蕩器,有源晶振等頻率元件,并確保每一顆晶振完美程度,以高質量,高穩定性的產品,吸引了無數懂行道的名家關注.Shinsung晶振,SX-SS晶振,SX-SS-10-20HZ-26.000MHz-7pF晶振.

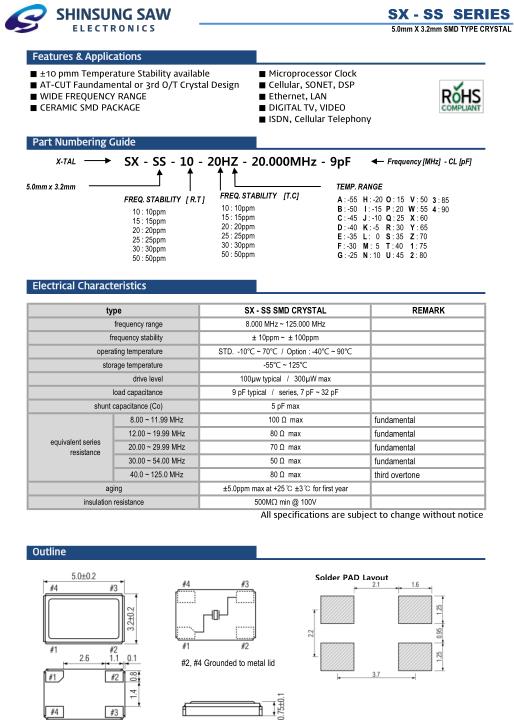

type		SX - SS SMD CRYSTAL	REMARK
frequency range		8.000 MHz ~ 125.000 MHZ
frequency stability		± 10ppm ~ ± 100ppm
operating temperature		STD. -10℃ ~ 70℃ / Option : -40℃ ~ 90℃
storage temperature		-55℃ ~ 125℃
drive level		100µw typical / 300µW max
load capacitance		9 pF typical / series, 7 pF ~ 32 pF
shunt capacitance (Co)		5 pF max
equivalent series resistance	8.00 ~ 11.99 MHz	100 Ω max	fundamental
	12.00 ~ 19.99 MHz	80 Ω max	fundamental
	20.00 ~ 29.99 MHz	70 Ω max	fundamental
	30.00 ~ 54.00 MHz	50 Ω max	fundamental
	40.0 ~ 125.0 MHz	80 Ω max	fundamental
aging		±5.0ppm max at +25℃ ±3℃ for first year
insulation resistance		500MΩ min @ 100V

存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。Shinsung晶振,SX-SS晶振,SX-SS-10-20HZ-26.000MHz-7pF晶振.
