首頁臺產晶振嘉碩晶振TST無源晶振TZ1006AE,32.768K石英晶體諧振器,3215貼片晶振

TST無源晶振TZ1006AE,32.768K石英晶體諧振器,3215貼片晶振

產品型號：26241009
頻率：32.768KHz
尺寸：3.2x1.5mm
產品介紹：TST無源晶振TZ1006AE,32.768K石英晶體諧振器,3215貼片晶振，臺灣TST嘉碩晶振，型號TZ1006AE，小體積晶振尺寸：3.2x1.5mm，頻率：32.768KHz，兩腳貼片晶振，石英晶...

TST無源晶振TZ1006AE,32.768K石英晶體諧振器,3215貼片晶振，臺灣TST嘉碩晶振，型號TZ1006AE，小體積晶振尺寸：3.2x1.5mm，頻率：32.768KHz，兩腳貼片晶振，石英晶體諧振器，無源晶振，石英晶振，無鉛環保晶振，工作溫度范圍：-40℃至+85℃，具有超小型，輕薄型，卓越的可靠性和性能，超微型封裝，可用于表面安裝技術和紅外回流工藝。TZ1006AE貼片晶振應用于：通訊設備，鐘表電子晶振，智能手表，智能手機，平板電腦，儀器儀表設備，智能門鎖，無線藍牙，數碼電子等應用。

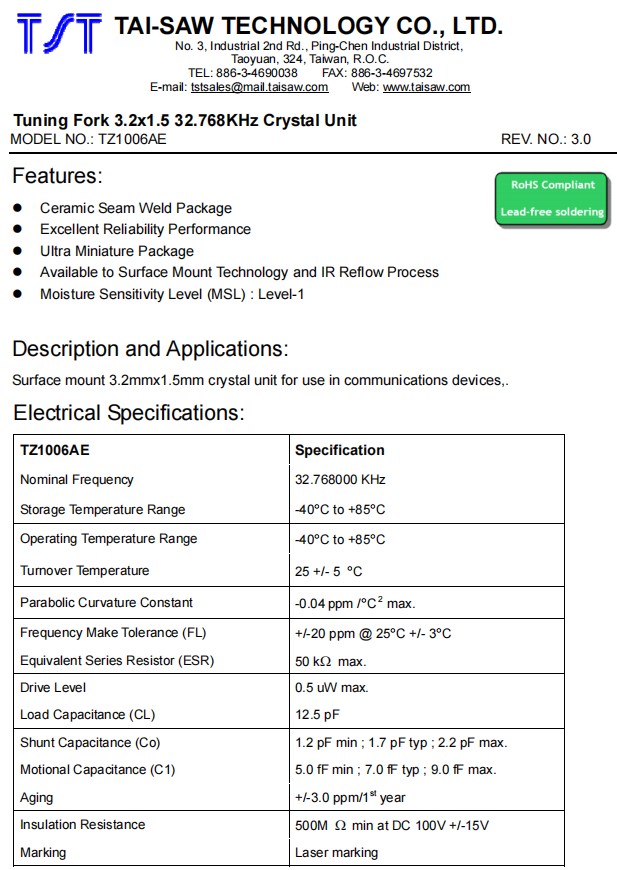

TST無源晶振TZ1006AE,32.768K石英晶體諧振器,3215貼片晶振，參數表

TZ1006AE	Specification
Nominal Frequency	32.768000 KHz
Storage Temperature Range	-40°C to +85°C
Operating Temperature Range	-40°C to +85°C
Turnover Temperature	25 +/- 5 °C
Parabolic Curvature Constant	-0.04 ppm /°C 2 max.
Frequency Make Tolerance (FL)	+/-20 ppm @ 25°C +/- 3°C
Equivalent Series Resistor (ESR)	50 kW max.
Drive Level	0.5 uW max.
Load Capacitance (CL)	12.5 pF
Shunt Capacitance (Co)	1.2 pF min ; 1.7 pF typ ; 2.2 pF max.
Motional Capacitance (C1)	5.0 fF min ; 7.0 fF typ ; 9.0 fF max.
Aging	+/-3.0 ppm/1st year
Insulation Resistance	500M W min at DC 100V +/-15V
Marking	Laser marking

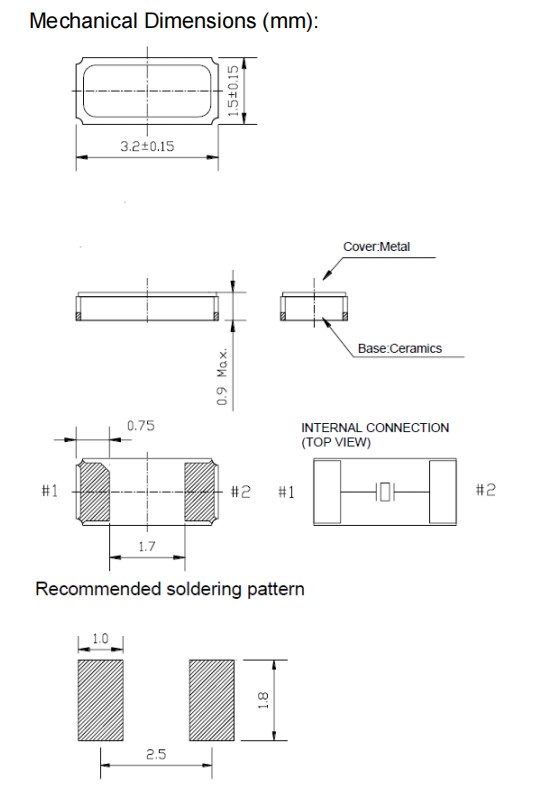

TST無源晶振TZ1006AE,32.768K石英晶體諧振器,3215貼片晶振，尺寸圖

TST無源晶振TZ1006AE,32.768K石英晶體諧振器,3215貼片晶振
小型石英貼片晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升。改變了傳統的生產工藝，使產品在各項參數得到了很大的改良,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品。
