石英晶體振蕩器分非溫度補償式晶體振蕩器、溫度補償晶體振蕩器（TCXO）、電壓控制晶體振蕩器（VCXO）、恒溫控制式晶體振蕩器（OCXO）和數字化/μp補償式晶體振蕩器（DCXO/MCXO）等幾種類型。其中，無溫度補償式晶體振蕩器是最簡單的一種，在日本工業標準(JIS)中，稱其為標準封裝晶體振蕩器（SPXO）。現以SPXO為例，簡要介紹一下石英晶體振蕩器的結構與工作原理。
　　石英晶體，有天然的也有人造的，是一種重要的壓電晶體材料。石英晶體本身并非振蕩器，它只有借助于有源激勵和無源電抗網絡方可產生振蕩。SPXO主要是由品質因數（Q）很高的晶體諧振器（即晶體振子）與反饋式振蕩電路組成的。石英晶體振子是振蕩器中的重要元件，晶振的頻率（基頻或n次諧波頻率）及其溫度特性在很大程度上取決于其切割取向。石英晶體諧振器的基本結構、（金屬殼）封裝及其等效電路.

　　只要在晶體振子板極上施加交變電壓，就會使晶片產生機械變形振動，此現象即所謂逆壓電效應。當外加電壓頻率等于晶體諧振器的固有頻率時，就會發生壓電諧振，從而導致機械變形的振幅突然增大。在圖1所示的晶體諧振器的等效電路中，Co為晶片與金屬板之間的靜電電容；L、C為壓電諧振的等效參量；R為振動磨擦損耗的等效電阻。石英晶體諧振器存在一個串聯諧振頻率fos（1/2π），同時也存在一個并聯諧振頻率fop（1/2π)。由于CoC，fop與fos之間之差值很小，并且RωOL，R1/ωOC，所以諧振電路的品質因數Q非常高（可達數百萬），從而使石英晶體諧振器組成的振蕩器頻率穩定度十分高，可達10－12/日。石英晶體振蕩器的振蕩頻率既可近似工作于fos處，也可工作在fop附近，因此石英晶體振蕩器可分串聯型和并聯型兩種。用石英晶體諧振器及其等效電路，取代LC振蕩器中構成諧振回路的電感（L）和電容（C）元件，則很容易理解晶體振蕩器的工作原理。
　　SPXO的總精度（包括起始精度和隨溫度、電壓及負載產生的變化）可以達到±25ppm。SPXO既無溫度補償也無溫度控制措施，其頻率溫度特性幾乎完全由石英晶體振子的頻率溫度特性所決定。在0～70℃范圍內，SPXO的頻率穩定度通常為20～1000ppm，SPXO可以用作鐘頻振蕩器。
普通晶體振蕩器與溫補晶振又是一個截然不同的構造，TCXO是通過附加的溫度補償電路使由周圍溫度變化產生的振蕩頻率變化量削減的一種石英晶體振蕩器。在目前溫補晶振的補償方式有兩種。

    1.直接補償型TCXO是由熱敏電阻和阻容元件組成的溫度補償電路，在振蕩器中與石英晶體振子串聯而成的。在溫度變化時，熱敏電阻的阻值和晶體等效串聯電容容值相應變化，從而抵消或削減振蕩頻率的溫度漂移。該補償方式電路簡單，成本較低，節省印制電路板（PCB）尺寸和空間，適用于小型和低壓小電流場合。但當要求晶體振蕩器精度小于±1pmm時，直接補償方式并不適宜。
    2.間接補償型又分模擬式和數字式兩種類型。模擬式間接溫度補償是利用熱敏電阻等溫度傳感元件組成溫度－電壓變換電路，并將該電壓施加到一支與晶體振子相串接的變容二極管上，通過晶體振子串聯電容量的變化，對晶體振子的非線性頻率漂移進行補償。該補償方式能實現±0.5ppm的高精度，但在3V以下的低電壓情況下受到限制。數字化間接溫度補償是在模擬式補償電路中的溫度—電壓變換電路之后再加一級模/數（A/D）變換器，將模擬量轉換成數字量。該法可實現自動溫度補償，使晶體振蕩器頻率穩定度非常高，但具體的補償電路比較復雜，成本也較高，只適用于基地站和廣播電臺等要求高精度化的情況。

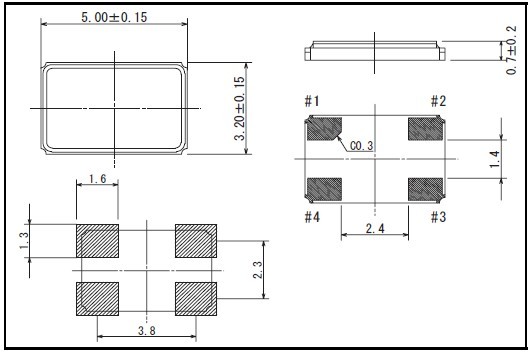

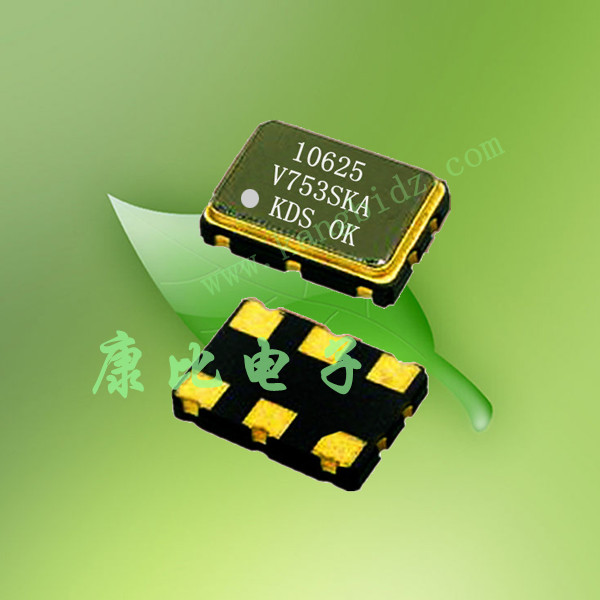

       到現在為止高精度、低功耗和小型化，依然是石英晶振CRYSTAL需要努力研究的課題，其中已小型化研究面臨著困難，小型化會使石英晶體振子的頻率可變幅度變小，如果在加上溫度補償方式就更加的困難，康比電子以質量求發展，信譽為保障，不斷開闊創新已成功研究出小型化片式貼片晶振,可大批量訂做生產，在未來康比電子公司不斷更新發展為廣大客戶盡一點綿薄之力，專業的團隊售后服務使您買的放心，用的安心。
                                                作者—康比電子
