更多>>陶瓷晶振簡介及采購必知事項
來源：http://www.rxwanggebu.com 作者：康比電子 2015年06月23
晶振主要分為兩大類:石英晶振、陶瓷晶振.石英晶振是指:內部芯片由石英制作而成.顧名思義陶瓷晶振是指陶瓷做的晶振.同時晶振也可以成為晶體.石英晶體應用的范圍比較廣泛,目前市場上使用也叫多,主要用于一些高端電子類產品.如:智能手機、平板電腦、藍牙、汽車電子等產品.陶瓷晶體則用于一些常用產品.如:遙控器、兒童玩具等產品.石英晶體我們的了解也相對較多,那么小編在此為大家講解下陶瓷晶振的簡介以及采必知事項.
陶瓷晶振主要分為二腳插件（ZTA）、三腳插件（ZTT）以及三腳貼片晶振.陶瓷二腳插件晶振:因為目前IC芯片發展的迅速,部分插件的陶瓷諧振器要么被集成,要么陶瓷諧振器精度不夠,被石英晶振取代,所以現在陶瓷晶振正處于下滑階段,產量以及用量慢慢逐步的縮小.但是一時還不會被全部替換因為陶瓷諧振器具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上.
陶瓷晶振三腳直插是指晶振內部本身有自帶負載電容的陶瓷諧振器,“壓電陶瓷”,與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是像壓電石英晶體一樣電諧振的方式起振.這意味著它基本上不受外部電路或電源電壓波動的影響.從而可以制作成無需調整的高度穩定的振蕩電路.作為微處理器在電路中使時鐘振蕩器的匹配最適合的元件,并且得到了廣泛應用.ZTT三腳晶振產品系列可用于振蕩電路設計,無需外部負載電容器,既獲得了高密度安裝,又降低了成本.產品被廣泛應用到數碼電子產品,家用電器,比如電話機,游戲機等電子產品.

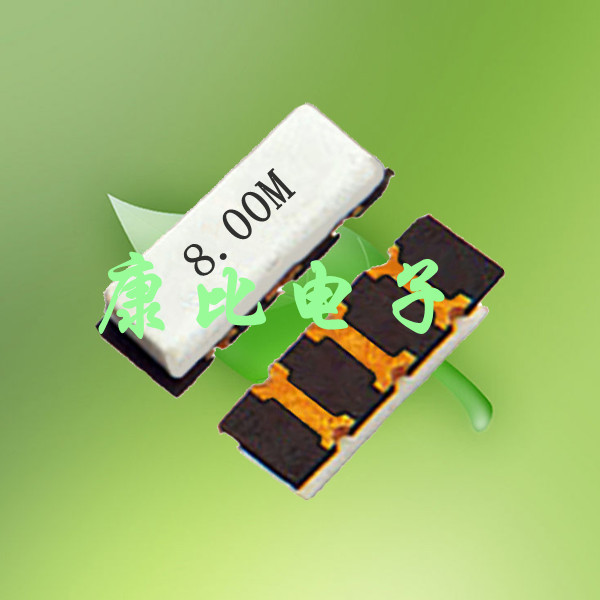

貼片三腳陶瓷晶振1．振蕩電路不需外部負載電容器.對應不同IC,有不同的內制電容 (除ZTT三腳系列).2. 該系列產品可在很寬溫度范圍內保持穩定.3. 該陶瓷晶振尺寸小,重量輕,并具有卓越的抗振性能.4. 利用它們可實現免調整振蕩器電路的設計.5. 該系列價格適中且貨源穩定.
采購必知事項:插件晶振被分為:大體積、小體積（那么我們在采購的時候需要根據自身產品需求所需要的體積,不同的體積適用于不同的產品）.陶瓷插件是不需要知道體積數據的,所以我們不需要去追問準確的數字,這就是在體積方面陶瓷晶振和石英晶振的區別.精度:我們知道精度一般用ppm表示,但是在陶瓷晶振里面是用±％來表示.同時455E是陶瓷里面常用的一款,但是分為不同的腳位,分為振蕩器和諧振器,我們在購買的時候需要根據自身需求來選擇以免弄錯.
陶瓷晶振主要分為二腳插件（ZTA）、三腳插件（ZTT）以及三腳貼片晶振.陶瓷二腳插件晶振:因為目前IC芯片發展的迅速,部分插件的陶瓷諧振器要么被集成,要么陶瓷諧振器精度不夠,被石英晶振取代,所以現在陶瓷晶振正處于下滑階段,產量以及用量慢慢逐步的縮小.但是一時還不會被全部替換因為陶瓷諧振器具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上.
陶瓷晶振三腳直插是指晶振內部本身有自帶負載電容的陶瓷諧振器,“壓電陶瓷”,與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是像壓電石英晶體一樣電諧振的方式起振.這意味著它基本上不受外部電路或電源電壓波動的影響.從而可以制作成無需調整的高度穩定的振蕩電路.作為微處理器在電路中使時鐘振蕩器的匹配最適合的元件,并且得到了廣泛應用.ZTT三腳晶振產品系列可用于振蕩電路設計,無需外部負載電容器,既獲得了高密度安裝,又降低了成本.產品被廣泛應用到數碼電子產品,家用電器,比如電話機,游戲機等電子產品.
貼片三腳陶瓷晶振1．振蕩電路不需外部負載電容器.對應不同IC,有不同的內制電容 (除ZTT三腳系列).2. 該系列產品可在很寬溫度范圍內保持穩定.3. 該陶瓷晶振尺寸小,重量輕,并具有卓越的抗振性能.4. 利用它們可實現免調整振蕩器電路的設計.5. 該系列價格適中且貨源穩定.
采購必知事項:插件晶振被分為:大體積、小體積（那么我們在采購的時候需要根據自身產品需求所需要的體積,不同的體積適用于不同的產品）.陶瓷插件是不需要知道體積數據的,所以我們不需要去追問準確的數字,這就是在體積方面陶瓷晶振和石英晶振的區別.精度:我們知道精度一般用ppm表示,但是在陶瓷晶振里面是用±％來表示.同時455E是陶瓷里面常用的一款,但是分為不同的腳位,分為振蕩器和諧振器,我們在購買的時候需要根據自身需求來選擇以免弄錯.
