更多>>晶振的作用與串聯電路解釋
來源：http://www.rxwanggebu.com 作者：康比電子 2016年03月23

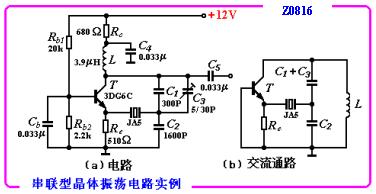

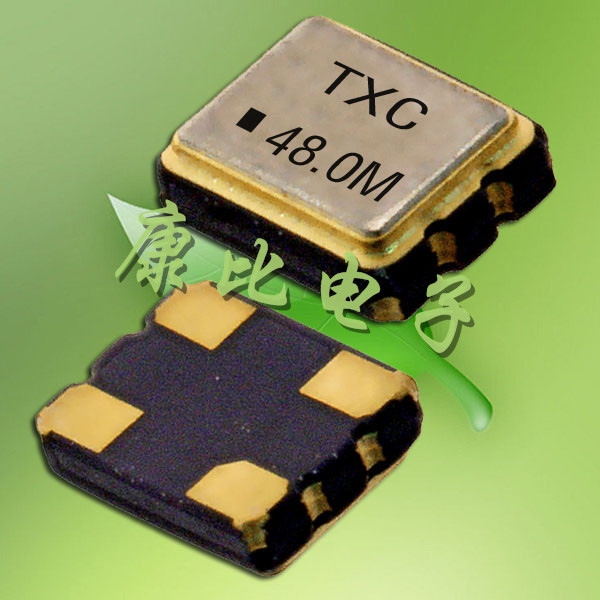

晶振一般采用電容三端式(考畢茲) 交流等效振蕩電路；實際的晶振交流等效電路,其中Cv是用來調節振蕩頻率,一般用變容二極管加上不同的反偏電壓來實現,這也是壓控作用的機理；把晶體的等效電路代替晶體后其中串聯電路就會是晶體的等效電路.
.jpg)
分析整個振蕩槽路可知,利用Cv來改變頻率是有限的：決定振蕩頻率的整個槽路電容C=Cbe,Cce,Cv三個電容串聯后和Co并聯再和C1串聯.可以看出：電壓越小,振蕩越大,Cv變化時對整個槽路電容的作用就越小.因而能“壓控”的頻率范圍也越小.實際上,由于C1很小(1E-15量級),Co不能忽略(1E-12量級,幾PF).所以,Cv變大時,降低槽路頻率的作用越來越小,Cv變小時,升高槽路頻率的作用卻越來越大.這一方面引起壓控特性的非線性,壓控振蕩器范圍越大,非線性就越厲害；另一方面,分給振蕩的反饋電壓(Cbe上的電壓)卻越來越小,最后導致停振.采用泛音次數越高的晶振,其等效電容C1就越小；因此頻率的變化范圍也就越小.
