首頁進口晶振振蕩器DSG211STA,16.367667MHZ晶振,進口晶振常用頻率

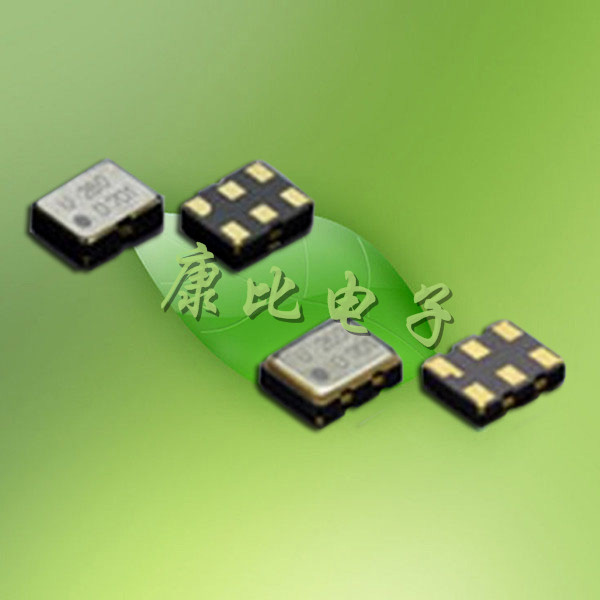

振蕩器DSG211STA,16.367667MHZ晶振,進口晶振常用頻率

產品型號：65567079
頻率：12.288~52MHZ
尺寸：2.0*1.6mm
產品介紹：產品應用范圍非常廣闊,比如多種電子消費類,手機應用,藍牙多功能播放器,無線通訊產品,平板電腦等多個領域.

振蕩器DSG211STA,16.367667MHZ晶振,進口晶振常用頻率因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

料號	DSG211STA
頻率范圍	12.288~52MHZ
負載電容	Series, 8pF, 10pF, 12pF
勵振ベ	10μW (200μW max.)
周波數偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波數溫度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存溫度范圍	ー40～150℃
信頼性仕様	AEC-Q200
工作電壓	1.8V 2.5V 3.3V 5V或指定

牽引率( Pullability ) 及 敏感度( Trim Sensitivity )

石英晶體共振子應用在并聯振蕩線路上, 振蕩頻率與負載電容CL有很大的關系. 這在前面的公式(3)就可以看到. (如圖) 是以并聯振蕩線路上FL頻率對負載電容CL的變化曲線示意圖.
在(如圖)中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.

1965開始批量生產的晶體諧振器零件.

1970東京辦事處.

1974建川廠（現涼廠）最高可能的大規模生產在世界人造石英晶體.

1977建立大真空（美國）有限公司開始向美國市場供應晶體諧振器.

1981建立大真空（香港）公司開始提供音叉型石英晶體諧振器的香港和中國市場.

1984完成獨立中心實驗室.開德島工廠（現在的德島生產部）作為人造石英晶體的穩定的生產基地,部分設備和石英諧振器.開始大規模生產光學低通濾波器.

1987開名古屋辦事處.開始的溫度補償晶體振蕩器（TCXO）生產和電壓控制晶體振蕩器（VCXO）.

1993建立了天津該公司開始音叉型石英晶體諧振器的海外生產.

1998（獲得QS9000質量標準/汽車質量保證管理體系.）

2000獲得ISO14001（國際標準化組織的環境管理系統）.

2003成立上海銳致國際貿易有限公司加強在中國的銷售.以和諧電子公司為本公司合并的子公司加強石英器件業務.2010建立大真空（泰國）有限公司

2013東京證券交易所上市第一節.

近來由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點,而大真空電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.有鑒于環保意識抬頭,大真空電子多年來在環保工作上持續努力,期望藉由環境管理、自發且持續的改善,達到改善環境、減少環境沖擊的實質目的.
