首頁進口晶振進口DSA321SDA振蕩器,工業級晶振,3225壓控溫補晶振,1XTV16320CBA

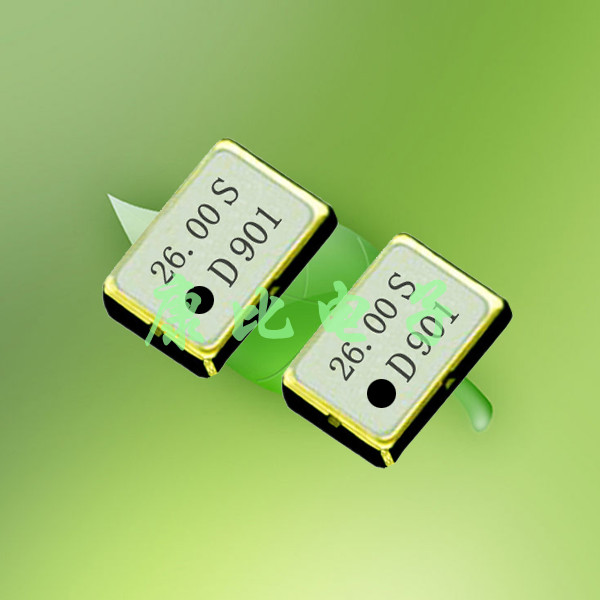

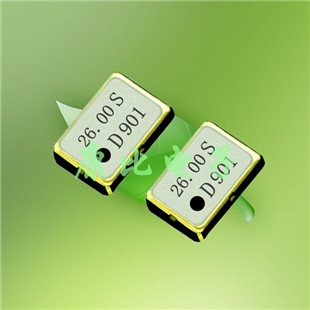

進口DSA321SDA振蕩器,工業級晶振,3225壓控溫補晶振,1XTV16320CBA

產品型號：77973300
頻率：9.6~52MHZ

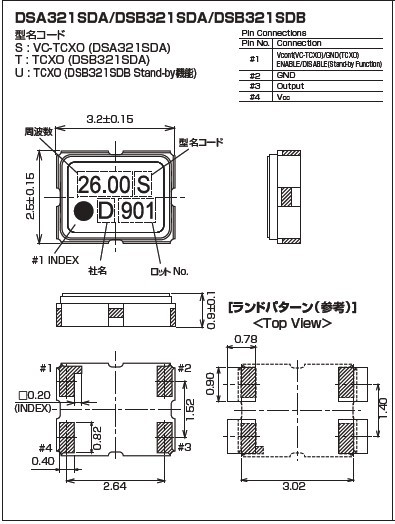

尺寸：3.2*2.5mm,詳解請瀏覽PDF
產品介紹：有源晶體可驅動2.5V的產品,“1XTV16320CBA”,電源電壓的低電耗型,纏帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.

進口DSA321SDA振蕩器,工業級晶振,3225壓控溫補晶振“1XTV16320CBA”,目前的VC-TCXO采用了離子刻蝕調頻技術：比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升：１.微調后調整頻率能控制在±2ppm,一般只能保持在±５ppm；２.產品的激勵功率相關性參數有大幅提升；３.產品的長期老化率可保證在±2ppm之內.

料號	DSA321SDA
頻率范圍	9.6~52MHZ
負載電容	7pf 8pf 9pf 10pf 12pf 20pf
勵振ベ	10μW (200μW max.)
周波數偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波數溫度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存溫度范圍	ー40～150℃
信頼性仕様	AEC-Q200
電壓	1.8V 2.5V 3.3V 5V

負載電容 ( Load Capacitance, CL )
“1XTV16320CBA”,振蕩線路上的”負載電容(load capacitance)”定義為:從石英晶體共振子的兩個端子看向振蕩線路所遭遇到的所有電容值. 負載電容在線路上可以與石英晶體共振子以并聯(parallel)或以串聯(series)的方示連接. 以并聯方式連接的振蕩線路中, 負載電容(CL)的大小會影響公稱頻率的特性.
這種負載電容并聯線路的共振頻率以 f_L 表示 :

1959大和喀左長谷川在神戶市成立加工電子零件和石英晶體.
1965開始批量生產的晶體諧振器零件.
1970東京辦事處.
1976打開宮崎廠（目前九州大真空公司）為音叉型石英晶體諧振器生產.
1981建立大真空（香港）公司開始提供音叉型石英晶體諧振器的香港和中國市場.
1985開德島第二廠開始生產陶瓷產品打開配送中心在加古川市.
1989更改公司名稱大真空第三十周年.建立了PT.KDS印度尼西亞啟動海外生產晶體諧振器.
1996取得ISO9001（國際標準化組織質量管理標準）.
2001擴大生產規模天津該公司地板
2003成立上海銳致國際貿易有限公司加強在中國的銷售.以和諧電子公司為本公司合并的子公司加強石英器件業務.
2010建立大真空（泰國）有限公司
2012擴大在加古川市中央實驗室的地板尺寸.

“1XTV16320CBA”,大真空晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務.
