首頁進口晶振 QuartzCom晶振XO20P-H33-NN1u25-100.000MHz,2016mm,QuartzCom有源晶振

XO20P-H33-NN1u25-100.000MHz,2016mm,QuartzCom有源晶振

產品型號：11946342
頻率：100MHz
尺寸：2.0x1.6mm
產品介紹：XO20P-H33-NN1u25-100.000MHz,2016mm,QuartzCom有源晶振,低抖動CMOS晶體振蕩器，瑞士進口晶振，QuartzCom石英通晶振廠家，型號：XO20P，編碼為：XO20P-H33-NN1u25...

XO20P-H33-NN1u25-100.000MHz,2016mm,QuartzCom有源晶振,低抖動CMOS晶體振蕩器，瑞士進口晶振，QuartzCom石英通晶振廠家，型號：XO20P，編碼為：XO20P-H33-NN1u25-100.000MHz，頻率為：100MHz，小體積晶振尺寸：2.0x1.6mm封裝，四腳貼片晶振，有源晶振，石英晶振，石英晶體振蕩器，低抖動CMOS晶體振蕩器，高可靠性晶振，SMD晶振，工作溫度范圍：-40℃至+85℃。具有超小型，輕薄型，低抖動，高精度，高性能，高品質，高質量，耐熱及耐環境特點。應用于：通訊設備，可穿戴設備，小型便捷式設備，無線網絡，藍牙模塊，物聯網，GPS定位，導航儀，汽車電子，醫療設備，安防設備等。

XO20P-H33-NN1u25-100.000MHz,2016mm,QuartzCom有源晶振,低抖動CMOS晶體振蕩器,參數表

Frequency range

1 to 200 MHz for 2.5 V and 3.3 V
1 to 125 MHz for 1.8 V

Frequency stability:

≤ ±50 ppm All inclusive (*)

All inclusive frequency stability vs. temperature, tolerance, aging 1st year, supply & load variation

vs. aging @ +25 °C

≤ ±3 ppm

1st

year

Frequency tolerance ex. Factory

≤ ±1.0 ppm @ +25 °C

Supply voltage (nominal value ±5 %)

+1.8 V, +2.5V to +3.3 V (*)

Supply current (@ 15 pF load capacitance)

< 30 mA

Output signal

CMOS VOH > 0.9*Vcc / VOL < 0.1*Vcc

Duty cycle

45 ~ 55 %

Output load

15 pF

Rise / Fall time

< 3 ns

Start up time

< 8 ms

Tri-state function

pin #1
pin #1

? high or open
? low or GND

pin
pin

#3 ?
#3 ?

oscillation
high impedance

RMS phase jitter

2.5 V and 3.3 V < 1.0 ps
1.8 V < 1.5 ps

Operating temperature range

-40 ~ +85 °C (*)

Storage temperature range

-55 ~ +125 °C

Reflow Profiles as per IPC/JEDEC J-STD-020C

≤ 260 °C over 10 sec. Max.

Moisture sensitivity

Level 1 (unlimited)

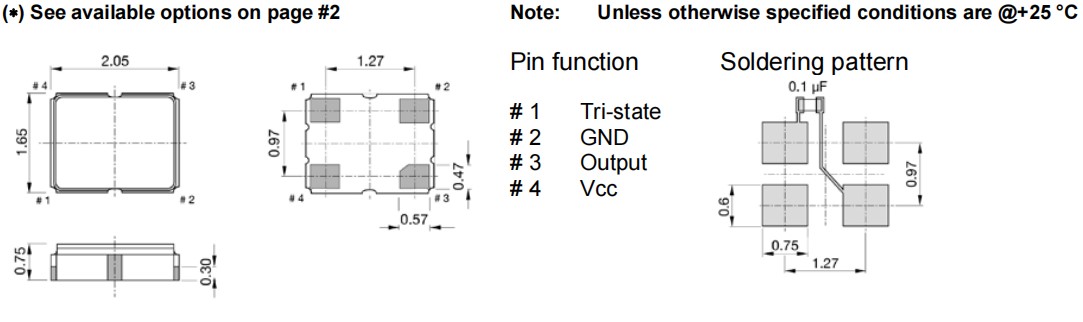

XO20P-H33-NN1u25-100.000MHz,2016mm,QuartzCom有源晶振,低抖動CMOS晶體振蕩器,尺寸圖

XO20P-H33-NN1u25-100.000MHz,2016mm,QuartzCom有源晶振,低抖動CMOS晶體振蕩器
小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
