更多>>SEIKO晶體電路設計
來源：http://www.rxwanggebu.com 作者：康比電子 2016年07月01
晶體是各種電子產品中必不可少的電子元器件,日本進口晶體在市場上被廣泛使用.日本知名晶體品牌:KDS晶振、CITIZEN晶振、SEIKO晶振、muRata晶振等.SEIKO科技自1881年成立以來主要以手表和石英晶振業務為主.公司是日本晶體行業中最突出的一家企業,公司率先解決了32.768KHZ晶體和小型化市場需求.

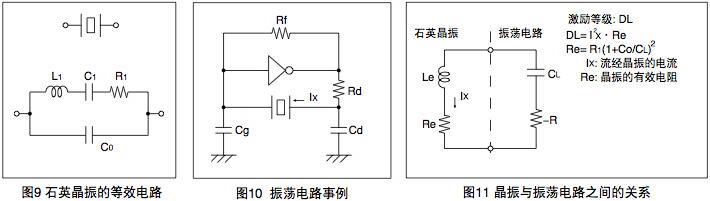

激勵等級 (或驅動等級∶DL):
石英晶振的激勵等級可以按照晶振的各種工作狀態下的消耗電力,或按照電流的等級來進行表示(參閱圖9, 10和圖11).如 果利用過大的電力來使晶振工作,有可能產生頻率不穩定等特性的惡化,以及導致石英芯片破損的危險.在使用之前,建 議進行電路設計時,確認一下所使用的激勵等級不超過絕對最大激勵等級.
.jpg)

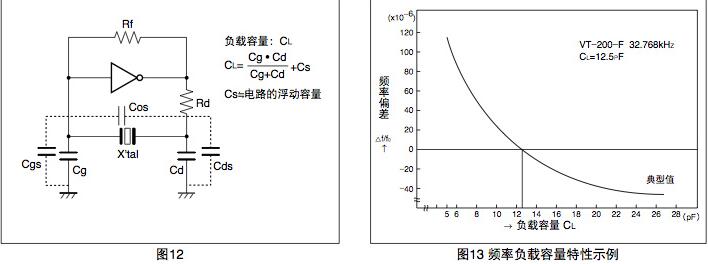

振蕩頻率和負載容量 (CL):
負載容量 (CL) 是用來決定在振蕩電路中晶振頻率的參數,從加在振蕩電路中晶振兩端的電容可知負載容量(參閱圖12). 因振蕩電路的負載容量的不同,晶振的頻率會相應地產生變動.為了獲得目標的頻率精度,必須使晶振與負載容量相匹 配.在使用時,請根據相應晶振的負載容量,將振蕩電路的負載容量設定為與其相符.
.jpg)
精工晶振生產的32.768KHZ晶體主要適用于時鐘產品、通訊設備、監控設備、報警器、儀表儀器、LED顯示屏、智能手表、藍牙設備、家用電器等電子產品.
激勵等級 (或驅動等級∶DL):
石英晶振的激勵等級可以按照晶振的各種工作狀態下的消耗電力,或按照電流的等級來進行表示(參閱圖9, 10和圖11).如 果利用過大的電力來使晶振工作,有可能產生頻率不穩定等特性的惡化,以及導致石英芯片破損的危險.在使用之前,建 議進行電路設計時,確認一下所使用的激勵等級不超過絕對最大激勵等級.
振蕩頻率和負載容量 (CL):
負載容量 (CL) 是用來決定在振蕩電路中晶振頻率的參數,從加在振蕩電路中晶振兩端的電容可知負載容量(參閱圖12). 因振蕩電路的負載容量的不同,晶振的頻率會相應地產生變動.為了獲得目標的頻率精度,必須使晶振與負載容量相匹 配.在使用時,請根據相應晶振的負載容量,將振蕩電路的負載容量設定為與其相符.
精工晶振生產的32.768KHZ晶體主要適用于時鐘產品、通訊設備、監控設備、報警器、儀表儀器、LED顯示屏、智能手表、藍牙設備、家用電器等電子產品.
